產品名稱：防爆撕裂開關DB-100L-EX-PL50
產品型號：DB-100L-EX-PL50
詳細說明

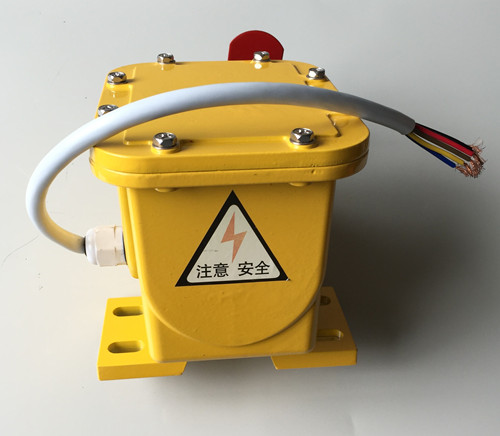

防爆撕裂開關DB-100L-EX-PL50
簡介：
主要用在輸送帶出現撕裂、戳破、交界處損壞或銳利物凸出時,撕裂開關能給監視人員提供報警信號或關閉輸送機結構為滾珠式和手柄式。
DB-100L-EX-PL50防爆撕裂開關產品配置數據如下：
結構為：手柄式/球頭式
觸點：1組NONC
觸點量：AC220V/380V/127V
DB-100L-EX-PL50防爆撕裂開關結構說明：
1.結構簡單牢固、不需維護 2.鑄鋁外殼帶防護層 3.整體式蓋板,易于接線 4.大容量微型觸
DB-100L-EX-PL50撕裂開關工作原理:
成對安裝在輸送機皮帶兩側,由兩段乙烯外套的航空鋼絲繩連接起來。繩的一端yong久固定在支撐托架上,另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面行程里一個閉合的回路,當物體或撕裂的皮帶懸吊下來、掃落一條或兩條線繩時,即探測出故障。因為線繩的受力作用下,它把拉環軸向外拉出卻使自銷手柄向上彈起,此時機內兩個微動開關發出報警或關掉輸送機。故障排除后將自銷手柄往下按,是機內的凸輪軸復位待開機。
DB-100L-EX-PL50防爆撕裂開關使用說明:
1.撕裂開關設置在受料段膠帶下緩沖托輥之間。
2.按上安裝支架和撕裂開關,撕裂開關的拉環要與膠帶邊緣同高,若高度不夠可在支架下加上墊鐵或槽鋼,測好高度后再把支架與支座焊牢。
3.掛上攔索:一端穿過撕裂開關的拉環用索扣扣死,另一端穿過對方撕裂開關支架中間的圓孔待用。
4.安裝好二只撕裂開關和掛兩條纜索。再加30度彎角處把兩條攔索扣在一起,但不能扣死要活動。
5.收緊雙方支架中間孔內的攔索然后扣死索扣。
6.攔索的松緊:一般作用在0.9kg即可觸發開關為宜。
7.膠帶在荷載下沉時要與纜繩保持5mm-10mm即可。
HQZS-2030PTG/C縱向撕裂開關
DB-100L-EX-PL50防爆撕裂開關
YWDB-26G-80F縱向撕裂開關
SL-A2-80-II撕裂開關
FSL-1000防撕裂裝置
FSL-1400縱向撕裂開關
SLKQ-KB6縱向撕裂保護裝置
，HFKPT1兩級跑偏開關，HFKLT2雙向拉繩開關，DH型打滑檢測器,ZL系列縱向撕裂檢測器,LDM-X溜槽堵塞檢測器，F(xiàn)SZL系列縱向撕裂保護開關,LL-A型料流檢測器，欠速開關，料流開關等，各種皮帶輸送機配件及礦用設備配件，歡迎新老客戶來電咨詢！，縱向撕裂保護開關工作原理: FSZL-K型撕裂開關安裝在帶式輸送機頭部，上行皮帶下面，當有尖銳異物穿透皮帶觸碰撕裂開關攔索或物料散落到撕裂開關繩索時撕裂開關動作，輸出信號，供給控制室，使膠帶機停止防止事故擴大。縱向撕裂保護開關安裝在落料槽下部，上行膠帶的下面。落料時，當有尖銳物體穿透膠帶后，擠壓感知體(鋼絲繩）鋼絲繩受力后拉動啟動微動開關，輸出停機信號。故障排除后，自動復位，輸送機可重新起動。，撕裂保護裝置用于皮帶出現撕裂、翟破、交結處損壞或者鋒利物凸出皮帶時，撕裂開關能給監視人員提供報警信號或關平輸送機電源。撕裂保護裝置工作原理：縱向撕裂檢測器是關為昂貴的皮帶提供可靠的保護，撕裂保護裝置可在眼帶出現撕裂，斷裂，重疊或尖銳物體劃破皮帶時，撕裂檢測器能給監視熱暖提供報價信號或關閉輸送機。撕裂檢測器成對安裝在傳送帶兩側，有兩段鋼絲繩連接（鋼絲繩為覆塑外套護層）。繩的一端永 固定在支撐托架上，防止繩纜丟失，另一端連接在撕裂開關的彈簧球上，兩段鋼繩在皮帶下面形成一個閉合回路，當物體或撕裂的皮帶懸吊下來，掃落到一條或兩條鋼絲繩時，彈簧球被拉出底座，撕裂開關發出報警信號或停機信號，事故處理完畢后，將彈簧球從新裝入底座，撕裂開關消除警報信號，簡便有效的為輸送皮帶可能出現的順壞提供可靠及穩定的報警，停機保護，撕裂檢測器盡管遠離簡單，但是起了相當重要的作用，堅固的殼體，重載結構、簡單的安裝方式，使的撕裂檢測器的任何惡劣環境下工作。，HFKPT1兩級跑偏開關，HFKLT2雙向拉繩開關，DH型打滑檢測器,ZL系列縱向撕裂檢測器,LDM-X溜槽堵塞檢測器，F(xiàn)SZL系列縱向撕裂保護開關,LL-A型料流檢測器，欠速開關，料流開關等，各種皮帶輸送機配件及礦用設備配件，歡迎新老客戶來電咨詢！傳真：0537-2228358
