產品型號：DZL-J
詳細說明

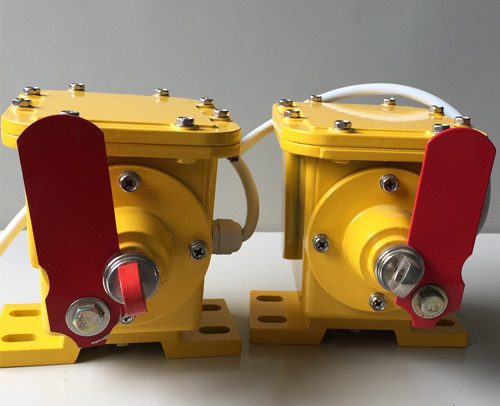

DZL-J皮帶防撕裂保護裝置
撕裂開關DZL-J皮帶防撕裂保護裝置，撕裂保護裝置用于皮帶出現撕裂、翟破、交結處損壞或者鋒利物凸出皮帶時，撕裂開關能給監視人員提供報警信號或關平輸送機電源。撕裂保護裝置工作原理：縱向撕裂檢測器是關為昂貴的皮帶提供可靠的保護，撕裂保護裝置可在眼帶出現撕裂，斷裂，重疊或尖銳物體劃破皮帶時，撕裂檢測器能給監視熱暖提供報價信號或關閉輸送機。撕裂檢測器成對安裝在傳送帶兩側，有兩段鋼絲繩連接（鋼絲繩為覆塑外套護層）。繩的一端永 固定在支撐托架上，防止繩纜丟失，另一端連接在撕裂開關的彈簧球上，兩段鋼繩在皮帶下面形成一個閉合回路，當物體或撕裂的皮帶懸吊下來，掃落到一條或兩條鋼絲繩時，彈簧球被拉出底座，撕裂開關發出報警信號或停機信號，事故處理完畢后，將彈簧球從新裝入底座，撕裂開關消除警報信號，簡便有效的為輸送皮帶可能出現的順壞提供可靠及穩定的報警，停機保護，撕裂檢測器盡管遠離簡單，但是起了相當重要的作用，堅固的殼體，重載結構、簡單的安裝方式，使的撕裂檢測器的任何惡劣環境下工作。，縱向撕裂保護開關工作原理: FSZL-K型撕裂開關安裝在帶式輸送機頭部，上行皮帶下面，當有尖銳異物穿透皮帶觸碰撕裂開關攔索或物料散落到撕裂開關繩索時撕裂開關動作，輸出信號，供給控制室，使膠帶機停止防止事故擴大。縱向撕裂保護開關安裝在落料槽下部，上行膠帶的下面。落料時，當有尖銳物體穿透膠帶后，擠壓感知體(鋼絲繩）鋼絲繩受力后拉動啟動微動開關，輸出停機信號。故障排除后，自動復位，輸送機可重新起動。，F(xiàn)SZL-K縱向撕裂檢測器，縱向撕裂開關，F(xiàn)SZL-K縱向撕裂保護開關，皮帶機縱向撕裂保護開關，皮帶機撕裂檢測器，F(xiàn)SZL撕裂保護開關廠家銷售，縱向撕裂保護裝置用于檢測輸送帶本身，當皮帶輸送機入料存在銳器，使輸送帶從中間撕裂時自動報警并緊急停機。FSZL-K縱向撕裂保護開關適用于各種規格的帶式輸送機，對膠帶的縱向撕裂進行保護。膠帶的縱向撕裂是一種嚴重的事故，采用本裝置，可防止事故的擴大。撕裂保護裝置是參照國外進口樣機結合我國帶式輸送機現場環境研制成功的產品。性能可靠，防護等級高，完全適合在較惡劣的環境中工作。，在輸送帶出現由于撕裂,戳破,鉸結處損害或銳利物凸出皮帶時,撕裂開關能給工作人員提供聯鎖報警信號或關掉輸送機,限度減少輸送帶的損害。
DZL-J皮帶防撕裂保護裝置工作原理：
1.通常撕裂開關是裝于受料處,即膠帶輸送機的導料槽處的皮帶下方,當物料或利器等穿透皮帶時,也可能出現大塊物料夾于導料槽側板和皮帶之間時,縱向撕裂開關作為檢測元件,受到擠拉后,就會將皮帶下鋼絲繩拉脫撕裂開關上控制球,開關內滑軸移動使微動開關動作,從而發出信號輸入隔爆控制箱,通過控制電路發出警告信號,自動停機信號,使輸送機停止運行,從而達到了保護輸送機防止皮帶撕裂的目的。
2.在接線無誤后,通過24V電壓接入,此時隔爆控制箱內的控制器電源（綠燈）亮,同時1/2/3/4指示燈也就亮（黃燈）.
將隔爆控制箱和撕裂開關全部安裝結束后,打開隔爆控制箱門,即可見接線圖接線
啟蓋必須已切斷電源！！！DZL-J皮帶防撕裂保護裝置安裝圖
安裝與檢測：
縱向撕裂開關由撕裂開關和隔爆控制箱兩大部分組成,一臺隔爆控制箱可與4對撕裂開關配套使用,其主要特點是密封性好,塵土與物料不影響靈敏度。

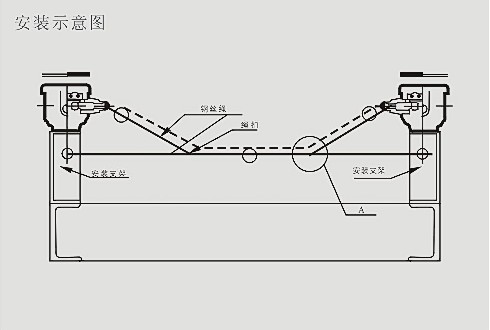

隔爆縱向撕裂開關KBZL-220B適用于各種標準帶寬的膠帶輸送機,安裝時,首先將支架與膠帶機的中間用螺栓連接固定,然后將開關與支架螺栓連接,后將撕裂開關鋼絲繩離裝載皮帶下方10mm如圖連接,隔爆控制箱可安裝在輸送機附近,也可裝于控制室內,縱向撕裂開關安裝如下圖：
縱向撕裂開關 輸送帶保護裝置 滾珠式撕裂開關 手柄式撕裂開關 彈珠式撕裂開關 防撕裂檢測保護裝置 撕裂檢測器 縱向撕裂開關價格
