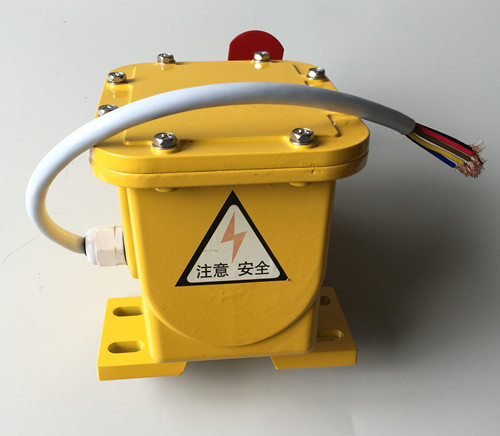

產品名稱：防撕裂開關XTD-SL-A

產品型號：XTD-SL-A

所屬類別：撕裂開關 > 縱向撕裂開關

詳細說明

防撕裂開關XTD-SL-A適用于各種規格型號膠帶機膠帶的縱向撕裂保護。XTD-SL-B型系列感知器安裝在膠帶下面，在膠帶被異物劃漏、破損情況下觸碰到安裝在膠帶機底部感知器時，主控箱發出報警或停機信號， 防止事故擴大。

技術參數

輸出觸點：2常開2常閉

觸點容量：AC220V/5A

供電電源：AC220V

檢測型式：感知傳感器

動作力：1-5kg

傾角調整：10°~45°預制

復位方式：手動復位

防護等級：IP67

環境溫度：-40℃-+60℃

工作原理：

HLSL-B系列撕裂開關由感知器和控制箱兩部分組成。感知器是縱向撕裂保護裝置的檢測元件，不同寬度的膠帶選用不同寬度感知器，撕裂保護裝置用于皮帶出現撕裂、翟破、交結處損壞或者鋒利物凸出皮帶時，撕裂開關能給監視人員提供報警信號或關平輸送機電源。撕裂保護裝置工作原理：縱向撕裂檢測器是關為昂貴的皮帶提供可靠的保護，撕裂保護裝置可在眼帶出現撕裂，斷裂，重疊或尖銳物體劃破皮帶時，撕裂檢測器能給監視熱暖提供報價信號或關閉輸送機。撕裂檢測器成對安裝在傳送帶兩側，有兩段鋼絲繩連接（鋼絲繩為覆塑外套護層）。繩的一端永 固定在支撐托架上，防止繩纜丟失，另一端連接在撕裂開關的彈簧球上，兩段鋼繩在皮帶下面形成一個閉合回路，當物體或撕裂的皮帶懸吊下來，掃落到一條或兩條鋼絲繩時，彈簧球被拉出底座，撕裂開關發出報警信號或停機信號，事故處理完畢后，將彈簧球從新裝入底座，撕裂開關消除警報信號，簡便有效的為輸送皮帶可能出現的順壞提供可靠及穩定的報警，停機保護，撕裂檢測器盡管遠離簡單，但是起了相當重要的作用，堅固的殼體，重載結構、簡單的安裝方式，使的撕裂檢測器的任何惡劣環境下工作。，當運轉中膠帶撕裂時，感知器能可靠地檢測出來，撕裂開關特點：結構簡單牢固，不需要維護，可多次反復使用鑄鋁外殼帶動防護層整體式蓋板，易于接線作用力只需要0.9Kg即可觸發開關與進口產品安裝尺寸一致。撕裂開關安裝與使用：隨著距離的增加，將全屬球從球窩中拉出所需要的力度應相應的也增大。因此應該考慮延伸另一端的安裝繩纜以及相應連接點的固定。第三個撕撕裂開關應安裝在一個撕裂檢測器的相應位置以有效的保護輸送帶輸送帶易損壞的部分局限在皮帶上的表面部位。這就導致當撕裂開關安裝在輸送皮帶的下表面下面時起步了作用。然而皮帶順壞的部分將露在回程皮帶的底面。為了檢測這種類型的皮帶損壞可將檢測器安裝在回程皮帶的下表面，這就是輸送帶提供可靠的保證。撕裂檢測器必須安裝在足夠的高以確保繩纜能保護整個皮帶截面。也就是說纜繩必須距皮帶下不表面足夠近的距離小于5cm，以能夠檢測中間以及邊緣部位。，并輸出一個開關量信號，電控箱內采用典型的繼電器控制線路，控制箱接到感知器發出的信號，控制繼電器動作，輸出開關量信號給控制室實現告警；自動停機。同時面板告警指示燈亮，控制電路自鎖。故障排除后，按動面板復位按鈕，在皮帶出現由于撕裂交界處損壞或銳利物凸出皮帶時，撕裂開關能給監視人員提供報警信號或 關掉輸送機。撕裂開關成對安裝在兩側，由兩段乙烯外套的航空鋼絲繩連接起來。繩的一端永固 定在支撐托架上，另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面形 成一個閉和的回路，當物體或撕裂的皮帶懸吊下來，掃落一條或兩條線繩時 即探測出故障。因?yàn)榫€繩受力作用下，它把拉環軸向外拉出卻使自銷手柄向 上彈起這時機內兩個微動開關發出報警或關掉輸送機。故障排除后將自銷手柄往下按使機內的凸輪軸復位待開機。，保護裝置恢復。同時面板上裝有自校按鈕，當按下此按鈕時，模擬現場撕裂故障，方便控制系統的檢測和調試工作。

工作原理及性能:

縱向撕裂監測裝置由感知器和控制線路兩部分組成。感知器是縱向撕裂的檢測元件，HFKPT1兩級跑偏開關，HFKLT2雙向拉繩開關，DH型打滑檢測器,ZL系列縱向撕裂檢測器,LDM-X溜槽堵塞檢測器，F(xiàn)SZL系列縱向撕裂保護開關,LL-A型料流檢測器，欠速開關，料流開關等，各種皮帶輸送機配件及礦用設備配件，歡迎新老客戶來電咨詢！，當帶式輸送機輸送帶被異料穿透后，隨著輸送帶運行帶動異物使感知器受到擠壓，或當溜槽出料口與輸送帶之間因物料堵塞而擠壓布置在出料口的感知器時，感知器均能靈敏可靠的檢測出輸送帶撕裂信號并輸出開關量，發出停機信號。控制線路具有自鎖和延時功能。

控制箱面板設有報警指示燈，當輸送帶發生撕裂時，控制電路接收感知器檢測出的開關信號，發出報警和停機信號。

該裝置具備以下特點:

1、安裝方便；

2、控制線路設有延時繼電器，以免發生錯誤動作。延時可調，延時范圍為1~5s；

3、檢測元件感知器密封性較強，可在惡劣條件下使用；

4、控制箱面板設有自校按鈕，按下自校按鈕時，可模擬現場故障，實現上述撕裂報警功能。

5、感知器的開關采用導電像膠制成，耐腐蝕、防斷裂、性能穩定。膠體采取密封措施，防護等級較高。

使用條件:

1、海拔高度低于2000m

2、環境溫度:-35℃—+60℃

3、相對濕度:不大于95％

4、防護等級:IP65

5、供電電源:電控箱AC220V、50Hz

6、輸出接點數量:一組轉換觸點

7、輸出接點容量:AC220V、5A

8、絕緣電阻:≤20MΩ

9、絕緣電壓:AC1000V試驗1分鐘

10、可靠性:1000000次

防撕裂開關XTD-SL 縱向撕裂A型

兩級跑偏開關XTD-A-34-KK-A AC220V

欠速檢測裝置XTD-DF-D 非接觸型：工作電壓220V 觸點數量：2組

轉速范圍：20-4500rpm;檢測距離：0-25mm;防護等級：IP67

縱向撕裂開關XTD-SL-B 觸點數量：兩開兩閉

拉繩開關XTD-LS-F 自帶接線盒，手動復位

兩級跑偏開關XTD-PK-A

接近開關XTD-G6-B12
