產品名稱：縱向撕裂開關HQRLS-1000mm
產品型號：HQRLS-1000mm
所屬類別：撕裂開關 > 縱向撕裂開關
發布時間：2019-10-08
已獲點擊：21
詳細說明

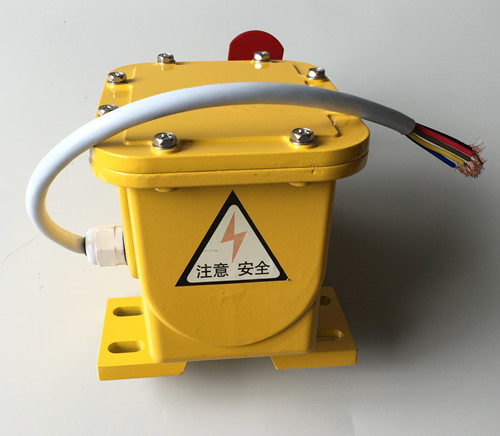

縱向撕裂開關HQRLS-1000mm
防撕裂開關，簡單實用，皮帶輸送保護裝置！在皮帶出現由于撕裂、戳破、交界處損壞或銳利物凸出皮帶時，撕裂 開關能給監視人員提供報警信號或 關掉輸送機。本系列檢測器可以對膠帶運行進行連續監測，當縱向撕裂故障出現時，能及時發出停機信號，防止故障擴大。
工作原理 ：
縱向撕裂檢測器由感知器和控制箱兩大部分組成，感知器是縱向撕裂的檢測元件，當運行中膠帶撕裂時，感知器能可靠地檢測出來，并輸出一個開關量，控制箱接到感知器發出的信號，控制繼電器動作，輸出一個開關量給控制室實現自動緊急停機，同時面板告警指示閃爍，縱向撕裂保護開關工作原理: FSZL-K型撕裂開關安裝在帶式輸送機頭部，上行皮帶下面，當有尖銳異物穿透皮帶觸碰撕裂開關攔索或物料散落到撕裂開關繩索時撕裂開關動作，輸出信號，供給控制室，使膠帶機停止防止事故擴大。縱向撕裂保護開關安裝在落料槽下部，上行膠帶的下面。落料時，當有尖銳物體穿透膠帶后，擠壓感知體(鋼絲繩）鋼絲繩受力后拉動啟動微動開關，輸出停機信號。故障排除后，自動復位，輸送機可重新起動。，控制電路自鎖，為使控制線路恢復常態，可按動面板上的復位安鈕。此外面板上還裝有自校按鈕，縱向撕裂保護開關工作原理: FSZL-K型撕裂開關安裝在帶式輸送機頭部，上行皮帶下面，當有尖銳異物穿透皮帶觸碰撕裂開關攔索或物料散落到撕裂開關繩索時撕裂開關動作，輸出信號，供給控制室，使膠帶機停止防止事故擴大。縱向撕裂保護開關安裝在落料槽下部，上行膠帶的下面。落料時，當有尖銳物體穿透膠帶后，擠壓感知體(鋼絲繩）鋼絲繩受力后拉動啟動微動開關，輸出停機信號。故障排除后，自動復位，輸送機可重新起動。，當按下此鈕時，可模擬撕裂故障，F(xiàn)SZL-K縱向撕裂檢測器，縱向撕裂開關，F(xiàn)SZL-K縱向撕裂保護開關，皮帶機縱向撕裂保護開關，皮帶機撕裂檢測器，F(xiàn)SZL撕裂保護開關廠家銷售，縱向撕裂保護裝置用于檢測輸送帶本身，當皮帶輸送機入料存在銳器，使輸送帶從中間撕裂時自動報警并緊急停機。FSZL-K縱向撕裂保護開關適用于各種規格的帶式輸送機，對膠帶的縱向撕裂進行保護。膠帶的縱向撕裂是一種嚴重的事故，采用本裝置，可防止事故的擴大。撕裂保護裝置是參照國外進口樣機結合我國帶式輸送機現場環境研制成功的產品。性能可靠，防護等級高，完全適合在較惡劣的環境中工作。，檢驗控制系統的工作。
縱向撕裂開關HQRLS-1000mm使用條件：
1. 海拔高度低于2000m
2.環境溫度：-35℃—+60℃
3. 相對濕度：不大于95％
4. 防護等級：IP65
5. 供電電源：電控箱AC220V 50Hz
6. 輸出接點數量：一組轉換觸點
7. 輸出接點容量：AC220V 5A
8. 絕緣電阻：≤20MΩ
9. 絕緣電壓：AC1000V試驗1分鐘
詳細說明
技術參數：
開關觸點數量：2常開、2常閉
開關觸點容量：AC 380V 3A
控制箱供電電壓：AC 220V 50HZ
防 護 等 級：IP65
復 位 方 式：手動按鈕復位
使 用 環 境：工作溫度：－30～+40℃ 相對濕度：≤90%（25℃時）

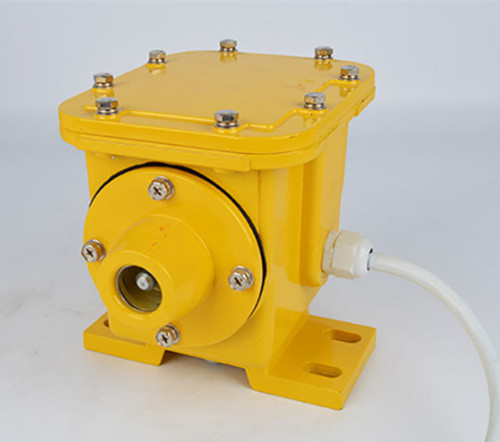

HQRLS-1000縱向撕裂開關
限位開關MR441-11y-t
行程限位開關T4D064-21y-r
接近開關KG5-SL2
磁感應開關CT10-V40A120F
接近開關TL10-30A3PF
拉繩開關型號:DLX-K2/D-LED 450V 15A
跑偏開關 型號:DPP-K2/J-LED 450V 15A
阻旋式料位開關RCKG-304-220-500
發電紅外線打滑檢測儀傳感頭TSJC-3
，在皮帶出現由于撕裂交界處損壞或銳利物凸出皮帶時，撕裂開關能給監視人員提供報警信號或 關掉輸送機。撕裂開關成對安裝在兩側，由兩段乙烯外套的航空鋼絲繩連接起來。繩的一端永固 定在支撐托架上，另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面形 成一個閉和的回路，當物體或撕裂的皮帶懸吊下來，掃落一條或兩條線繩時 即探測出故障。因?yàn)榫€繩受力作用下，它把拉環軸向外拉出卻使自銷手柄向 上彈起這時機內兩個微動開關發出報警或關掉輸送機。故障排除后將自銷手柄往下按使機內的凸輪軸復位待開機。傳真：0537-2228358
