產品名稱：帶數顯欠速開關XTD-QS-FC

產品型號：XTD-QS-FC

所屬類別：欠速開關

發布時間：2019-07-31

已獲點擊：46

詳細說明

帶數顯欠速開關XTD-QS-FC

欠速開關是一種經濟、可靠性強、對軸轉速及其他旋轉裝置簡單通用的檢測裝置，當檢測到目前轉速信號低于或高于正常轉達速范圍，打滑檢測器安裝使用與接線安裝時，可按下述要求并滿足現場使用條件安裝在帶式運輸機上膠帶的下面，安裝后應保證膠帶有料情況下使打滑檢測器與膠帶面平行，同時膠帶無料運轉時檢測器觸輪與膠帶面應可靠接觸，且安裝位置保證在振動最小和膠帶抖動最小的地方。打滑開關當采用檢測器輸出軸和從動滾筒軸連接檢測膠帶實際帶速的方法時，可按安裝示意圖并選用柔性連軸器以保證產品工作正常。打滑開關使用時只要將產品按安裝示意圖安裝在相應的位置上即可，我廠提供的產品均是按用戶訂貨時提出的要求生產制造的。打滑開關由于理論上的帶速和實際膠帶運行速度有差異，用戶屆時可按我廠提供調整辦法適當?shù)恼{(diào)整以切實適合正常工作狀態。比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，開關輸出一組開關信號，工作原理：DH系列非接觸打滑開關是通過檢測其探頭處電容的周期性變化工作的。如果被傳動軸、輪的端面或圓周面存在“不平整處"，只要將打滑開關探頭對著有不平整處的部位安裝即可；如果找不到“不平整處"（軸、輪的端面平整且圓周面均勻光滑），只需在軸、輪的檢測處人為制造“不平整點"（在被檢測的面上加貼一小塊薄金屬片）即可。當電動機轉動時，通過轉動裝置驅使被傳動軸、輪轉動，打滑開關檢測到探頭電容周期變化時保持閉合狀態。當設備發生卡轉、堵轉、皮帶打滑、傳動帶脫落等故障時，被傳動軸將慢轉或停轉，打滑開關檢測到探頭電容的變化周期明顯變長，此周期如超過正常變化周期的兩倍之多，打滑開關將由閉合狀態轉為斷開。打滑開關如按“設備保護接線參考圖"接線時，可用來保護設備；如按“檢測轉動/停轉接線參考圖"接線時，可用來檢測“轉動"。，以供報警或停機。無運動部件、無磨損、安全壽命長，一體化結構，集中的控制裝置，設定或故障檢修簡單。外殼采用防水、防塵的設計，兩螺栓固定殼體，可直接安裝在惡劣環境中使用。

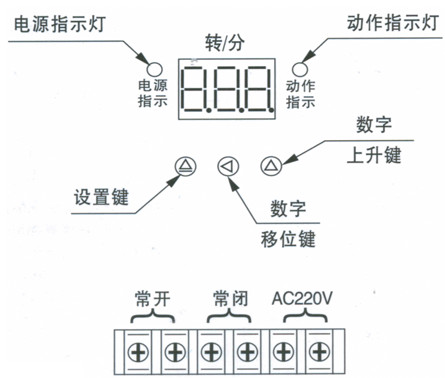

面板操作說明

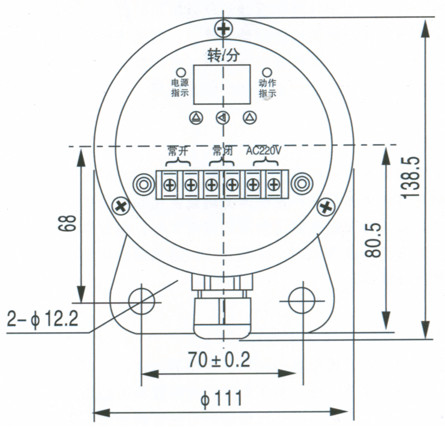

外形尺寸

設置說明
1、當電源接通時，繼電器吸合延時約10秒，綠燈和紅燈亮；數碼管顯示的是每分鐘的轉數（各數字不閃爍）；
2、打滑速度設置：按"設置鍵△"出現數碼管顯示為"000"且各位閃爍，通過"鍵 "和"鍵 "輸入123；再按設置鍵，數碼管顯示為打滑速度，再按"鍵 "和"鍵△"可修改打滑速度，再按"鍵△"，打滑速度設置完畢；
3、轉數高于設置的打滑速度繼電器吸合，否則繼電器斷開；一般打滑速度的設置低于機器正常轉數的20%-30%。

技術參數

型號：XTD-QS-FC

電源電壓：220VAC

檢測范圍：0.5m/s-9.99m/s

脈沖：6-120Hz 0-999轉/分

轉速：10s 10-20mm

開機延時:1組常開

開關與目標距離:1組常閉
開關數量:24-380V

解點容量:AC/DC

電流:    1.5A

TYB-RDC-B 數顯式非接觸欠速開關

XTD-DF-D30C欠速開關價格

應用范圍 　　

在實際使用的過程中，我們發現：經過不斷的完善，這種檢測裝置不僅可以用作膠帶打滑保護，打滑開關是一種經濟、可靠性強、對軸轉速及其他旋轉裝置簡單通用的監測裝置，當檢測到目前轉速信號低于或高于正常轉速范圍，開關輸出一組開關信號，以供報警或停機。打滑開關無運動部件、無磨損、安全壽命長，一體化結構，集中的控制裝置，設定或故障檢修簡單。外殼彩用防水防塵的設計兩螺固定殼體，可直接安裝在惡劣環境中使用。面板操作說明打滑開關是氣動元件、礦用電器、接近開關、光電開關、霍爾傳感器、磁性開關、速度傳感器、齒輪傳感器、兩級跑偏開關、雙向拉繩開關、打滑開關、皮帶打滑檢測裝置、料位監測器、速度檢測器、打滑開關、堆煤開關、煤流開關、傾斜開關、撕裂開關、皮帶輸送裝置控制柜、聲光報警器等工控電器，集開發、制造、銷售與一體。，還可以用來監測膠帶斷帶、過載、驅動裝置故障等，應用范圍非常廣。我們使用的帶式輸送機，由電機、液力偶合器、減速器、驅動滾筒、導向滾筒、膠帶等組成，并且有上一級給料系統。通過分析電機和速度傳感器的實時狀態，就可掌握膠帶的瞬時運行情況。例如：如果電機啟動信號輸出后，電機運行信號和驅動、導向滾筒轉動信號沒有輸入，說明可能是電機電氣控制回路故障，應立即停機檢查；如果電機啟動信號輸出后，運行信號輸入，但驅動、導向滾筒轉動信號沒能輸入，那么可能是膠帶驅動裝置故障（電機故障、液力偶合器無液、減速器斷軸等），打滑開關HQZS-001SPT/D工作原理盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、整形后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，即：正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，應停止上一級給料，檢查驅動裝置；如果電機運行信號、驅動滾筒轉動信號輸入，無導向滾筒轉動信號，那么膠帶可能打滑、斷帶，膠帶立即停止檢查；如果膠帶在輸送物料過程中，電機運行信號和驅動滾筒轉動信號輸入，導向滾筒轉動沒有輸入，那么膠帶除了可能打滑、斷帶外，還可能過載，應立即暫停上一級給料后，停機檢查。 　　可以看出，在膠帶系統中，特別是在plc控制的多級給料運輸系統中，通過安裝在不同滾筒上各個特殊接近傳感器的信號以及plc中與膠帶運行狀態相關的各種輸入輸出信號，再根據可能出現的各種膠帶故障情況編寫相應的閉鎖程序，就可對膠帶起到明顯的保護作用，能有效地防止重大事故的發生。
