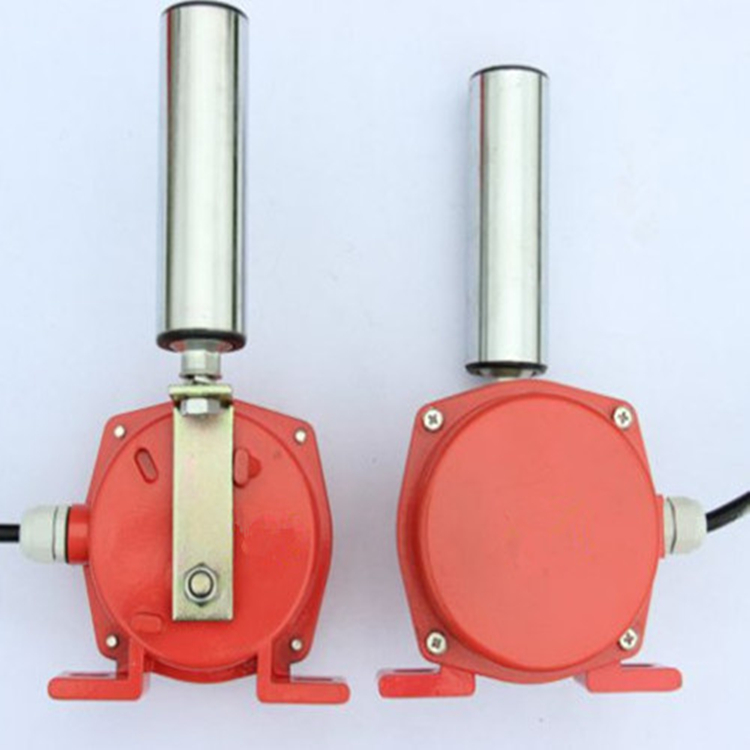

JYB/PK跑偏開關
跑偏開關用途:該裝置用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛／取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機／輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動警示和停機的保護裝置。
【詳細說明】
JYB/PK跑偏開關
跑偏開關用途:該裝置用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛／取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機／輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動警示和停機的保護裝置。
JYB/PK跑偏開關生產，山東卓信電氣有限公司生產，跑偏開關，不銹鋼跑偏開關，防水耐腐蝕跑偏開關，防爆跑偏開關，跑偏開關型號有：HFKPT1-12-30，HFKPT1-20-35，HFKPT1-10-45，PK-10-45，PK-12-30，PK-20-35，KPT1-10-45，KPT1-20-35，KPT1-12-30，PPN-12-30，PPN-20-35，PPN-10-45，兩級跑偏開關是我公司組織科研人員開發研制的新一代產品，可用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障。是輸送機自動化控制不可缺少的傳感元件。 兩級跑偏開關由于安裝方便、開關性能可靠，在輸送機膠帶中得到廣泛應用。跑偏開關又稱防偏開關。 兩級跑偏開關用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。 本系列兩級跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。 當立輥偏轉角度超過12°時，一級開關動作，輸出(報警信號)。 當立輥偏轉角度超過30°時，二級開關動作，輸出(停機信號)。 一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。 二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。 當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。 兩級跑偏開關為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。 ，PT2-12-30，PPKG-12-30，PPKG-10-45，PPKG-20-35，安裝說明 1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。 2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。 3、安裝距離：建議每50米安裝一對跑偏開關。 4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。，HFPPKG-12-30，HFPPKG-20-35，HFPPKG-10-45，XLPP-I，XLPP-II，使用與安裝：防偏開關可固定在輸送機縱梁頂部或底部，動作桿距皮帶邊緣約25mm。通常安裝在皮帶兩側距頭部或尾部0.3-2米的地方。當皮帶跑偏時，迫使動作桿偏離，觸動報警開關。兩級跑偏開關如果繼續偏離，觸動別一組開關，輸送機就會保護性停機。，XLPP-II
JYB/PK跑偏開關設備描述：
通用的安裝動作臂距皮帶邊緣大約80到150mm。通常安裝在皮帶兩側距頭部或尾部滾筒0.3到2米的地方。皮帶跑偏后，迫使動作臂偏離，觸動SPT警示微動開關。如果繼續偏離到停機角度，觸動另一組觸點，輸送機就會保護性停機。
通用的安裝設計可使防偏開關隨意安裝在輸送機縱梁頂部或底部。
堅固的鑄鋁外殼，防護標準IP65，特殊的環境可選特殊的表面處理。
動作桿軸承額定轉速5000轉／分，適合于皮帶速度小于6.35米／秒。
動作桿法向角調節范圍為22.5。
法向夾角為10。時警示觸點動作，法向夾角為30。時停機觸點動作。
PK系列兩種跑偏開關的工作性能原理相同，都具有兩種動作功能，動作用于警示，二級動作用于自動停機。
跑偏開關技術參數：
開關觸點的額定值：2個SPT(單刀雙擲)
開關，16A／250V／AC二常開二常閉自清潔觸點，供警示；停機用。
外殼：鑄鋁防風雨外殼
防護等級：IP65
法向警示角度：在偏離垂直方向22．5度可調
作用力：5磅
導線開孔：3／4"-14NPT。雙導線孔設計。
通訊接口：RS-485地址編碼終端器(用戶選配)
通訊距離：雙絞線1．2公里，光纜50公里
