產品名稱：堵塞保護裝置TYHSN-I
產品型號：TYHSN-I
所屬類別：溜槽堵塞開關 > 溜槽堵塞保護裝置

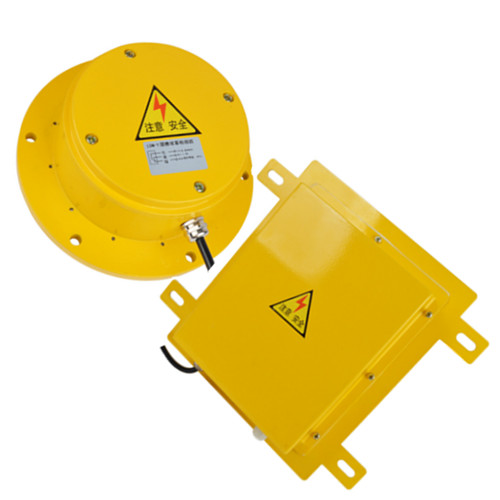

堵塞保護裝置TYHSN-I TUERKE/山東卓信
溜槽堵塞開關主要用于帶式輸送機系統轉載環節溜槽、漏斗的安全保護，用于檢測物料料堵寒情況，是輸送機系統不可少的安全保護裝置。
堵塞保護裝置TYHSN-I是一種檢測溜槽是否發生堵塞的產品。但溜槽內發生堵塞時，本產品可及時發出開關量信號。現場人員可及時采取措施，防止物料堵塞溜槽造成惡性事故。卓信電氣溜槽堵塞裝置采用高精度壓力傳感器作為檢測部件，溜槽堵塞開關安裝要領及主要事項，本系列溜槽堵塞開關可兩個為一組，安裝于溜槽相對的并且不受物料沖擊的兩個側壁上，高度根據用戶需要而定。一般安裝在溜槽底部向上三分之二高度為宜。本系列溜槽堵塞開關也可用四個分兩組使用，一組安裝在溜槽側壁從底算起三分之一相對高度，作為輕度堵塞檢測。溜槽堵塞開關用于接振打裝置信號，當溜槽發生堵塞時，振打裝置接收到信號后，便開始振打；另一組安裝底部三分之二處，作為重度堵塞時輸出停機信號。，高性能單片機控制，內置可編程壓力儀表，本裝置安裝在溜槽側壁上，當物料在溜槽中形成堵塞狀態時，堆積的物料給溜槽側壁一個壓力，將本裝置的活動門向外推移，當活動門偏移角度等于或大于受控角度時，其控制開關動作，從而發出信號。當故障排除后，活動門在重錘作用下自動復位，溜槽堵塞保護裝置LDK-I適用于檢測膠帶輸送機運輸系統中的溜槽堵塞故障。當溜槽內形成堵塞時，檢測器將發生報警、振動或停機信號，防止由物料堵塞溜槽而造成的惡性事故。，可自行設置報警點以及報警延時。
堵塞保護裝置TYHSN-I特點
▼外殼防護等級高，密封性好
▼殼體表面經噴塑處理，耐腐蝕性強
▼適合檢測各種物料
▼操作簡單，維護方便
觸頭數量：1常閉、1常開 觸頭容量：AC 380V 3A
動作行程：5～15mm 極限行程：20mm
環境溫度：－30～+40℃ 相對濕度：≤90%（25℃時）
動作力：35～40N 防護等級：IP54
堵塞保護裝置TYHSN-I安裝在溜槽側壁適當位置開240*260長方口，然后在開口上方約100-200mm處，溜槽內壁焊接一塊長300mm左右的擋板，以防大塊物料落下直接沖擊活動門發生誤動作，再用隨機所配橡膠板將開口完全覆蓋、封閉。

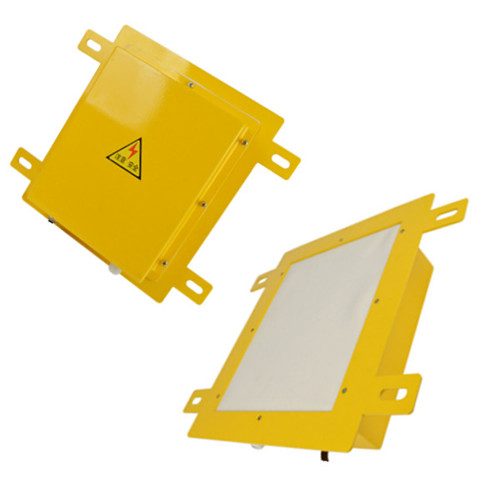

溜槽堵塞檢測裝置為門式結構，具有壓簧復位功能。外殼用鐵板制造，經噴漆及防腐蝕處理為戶外型。整機結構合理，性能可靠。
工作原理：當漏斗或溜槽物體堆集過多和物體過大不暢通造成溜槽堵塞時，為了實現上述目的，本實用新型的溜槽堵塞保護裝置包括設在溜 槽表面的開口、對應于所述開口且樞接至溜槽表面的擋板、設在所述 溜槽表面或擋板上的電感式接近開關、以及設在所述擋板或溜槽表面 且與所述電感式接近開關配合使用的金屬感應件。優選地，所述擋^1面向所述開口的一面^:有凸臺。優選地，所述擋板通過軸銷與溜槽表面連接。優選地，所述電感式接近開關設在所述開口的邊緣，所述金屬感 應件設在所述擋板的邊緣。優選地，所述金屬感應件通過焊接固定在所述擋板的邊緣。優選地，所述溜槽堵塞保護裝置還包括設在所述溜槽表面的第二 電感式接近開關，以及設在所述擋板且與所述電感式接近開關對應的 第二金屬感應件。，堆積物料給漏斗側壁一定壓力，安裝在漏斗或溜槽上的活動門在壓力作用下活動門開啟，使行程開關動作，發出停機信號，排除故障后開關復位。
溜槽堵塞檢測器YKLJ-II、溜槽堵塞檢測開關
現貨供應溜槽堵塞檢測開關YWLC-I、LC-1
供應溜槽堵塞檢測裝置YHLJ-II、溜槽堵塞開關
供應溜槽堵塞開關EXLDM-X防爆型堆煤傳感器
供應溜槽堵塞檢測器YWLC-I YWLC-1 堵煤開關
供應溜槽堵塞檢測器YWLC-II 堵煤開關YWLC-11 圓形
