產品名稱：隔爆欠速打滑開關KBJ-220
產品型號：KBJ-220
所屬類別：打滑開關 > 防爆打滑開關

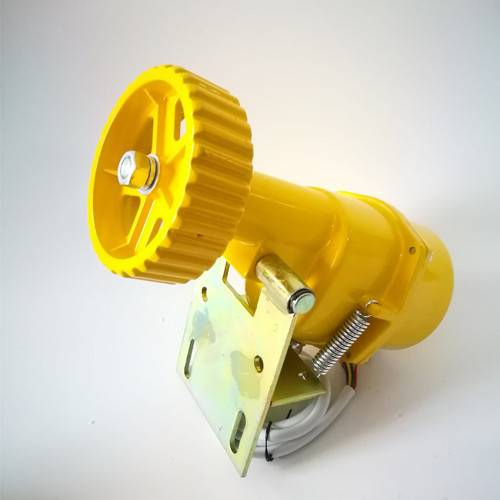

隔爆欠速打滑開關KBJ-220
皮帶機失速打滑開關被廣泛裝置在煤儲運皮帶機上,其目的是防止皮帶在運行過程中因打滑而造成的事故,當皮帶出現打滑時,打滑裝置動作向主控發出報警信號,提醒人員盡快處理。
工作原理
KBJ-220打滑檢測器通過觸輪與膠帶的緊密接觸,當觸輪和運動的膠帶以線數度運動時,打滑檢測器內部檢測傳感器因紅外線收發光源不斷遮擋,輸出脈沖信號,由光電隔離后進入計數單元,同時又反映膠帶的實際帶速。
使用條件及技術參數:
海拔高度低于2000m;
環境溫度-35~60℃;
相對濕度不大于95%;
大氣壓力80~110kpa;
防護等級IP67;
工作安裝位置:安裝在該向滾筒上或帶式輸送機上膠帶下面;
在膠帶機起車或停機過程中檢測器自行延時,帶速正常開始檢測。
輸出接點數量,一常開一常閉一組轉換接點;動作方向,雙向。
防爆打滑開關KBJ-220是一種檢測精度、可靠性強、對軸轉速及其它旋轉裝置簡單通用的監測裝置。當監測到當前轉速信號低于或高于正常轉速范圍開關輸出一組開關信號,以供報警或停機。
產品特點:
1、打滑開關KBJ-220壽命長、維護費用低。
2、兩螺栓固定,確定安裝簡易。
3、一體化結構,集中的控制裝置,設定或故障檢修簡單。
4、無運動部件、無磨損、安全壽命長,
技術指標:
工作電源電壓:220VAC
檢測范圍:脈沖10-500HZ;轉速:0-3000rpm;帶速:0.1-9.9米
檢測狀態:正常/打滑1、打滑2/停機
開關與目標距離:5-12mm
開關數量:4組常開+4組常閉
觸點容量:AC220V 50Hz 5A
輸出延時:0-99秒
延時時間:10秒
防護等級:IP66有良好的抗震動性,有較好的防水性
非接觸式欠打滑開關XLDH-F-II
跑偏開關HFKPT-12-30 IP65WF2
雙向拉繩開關HFKLT2-Ⅱ
雙向拉繩開關HFKLT2-Ⅱ(內含2個開關)
料流檢測器LDM-X 2A
打滑檢測器SDJ-F型
隔爆欠速打滑開關KBJ-220
隔爆傾斜開關KBX-220 220V
隔爆往復式拉繩開關KBW-220L 220VAC
打滑開關60-23P
傾斜開關QX-1
傾斜開關ZDD30 700MM
，打滑檢測器安裝使用與接線安裝時，可按下述要求并滿足現場使用條件安裝在帶式運輸機上膠帶的下面，安裝后應保證膠帶有料情況下使打滑檢測器與膠帶面平行，同時膠帶無料運轉時檢測器觸輪與膠帶面應可靠接觸，且安裝位置保證在振動最小和膠帶抖動最小的地方。打滑開關當采用檢測器輸出軸和從動滾筒軸連接檢測膠帶實際帶速的方法時，可按安裝示意圖并選用柔性連軸器以保證產品工作正常。打滑開關使用時只要將產品按安裝示意圖安裝在相應的位置上即可，我廠提供的產品均是按用戶訂貨時提出的要求生產制造的。打滑開關由于理論上的帶速和實際膠帶運行速度有差異，用戶屆時可按我廠提供調整辦法適當?shù)恼{(diào)整以切實適合正常工作狀態。比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，工作原理：DH系列非接觸打滑開關是通過檢測其探頭處電容的周期性變化工作的。如果被傳動軸、輪的端面或圓周面存在“不平整處"，只要將打滑開關探頭對著有不平整處的部位安裝即可；如果找不到“不平整處"（軸、輪的端面平整且圓周面均勻光滑），只需在軸、輪的檢測處人為制造“不平整點"（在被檢測的面上加貼一小塊薄金屬片）即可。當電動機轉動時，通過轉動裝置驅使被傳動軸、輪轉動，打滑開關檢測到探頭電容周期變化時保持閉合狀態。當設備發生卡轉、堵轉、皮帶打滑、傳動帶脫落等故障時，被傳動軸將慢轉或停轉，打滑開關檢測到探頭電容的變化周期明顯變長，此周期如超過正常變化周期的兩倍之多，打滑開關將由閉合狀態轉為斷開。打滑開關如按“設備保護接線參考圖"接線時，可用來保護設備；如按“檢測轉動/停轉接線參考圖"接線時，可用來檢測“轉動"。，工作原理：DH系列非接觸打滑開關是通過檢測其探頭處電容的周期性變化工作的。如果被傳動軸、輪的端面或圓周面存在“不平整處"，只要將打滑開關探頭對著有不平整處的部位安裝即可；如果找不到“不平整處"（軸、輪的端面平整且圓周面均勻光滑），只需在軸、輪的檢測處人為制造“不平整點"（在被檢測的面上加貼一小塊薄金屬片）即可。當電動機轉動時，通過轉動裝置驅使被傳動軸、輪轉動，打滑開關檢測到探頭電容周期變化時保持閉合狀態。當設備發生卡轉、堵轉、皮帶打滑、傳動帶脫落等故障時，被傳動軸將慢轉或停轉，打滑開關檢測到探頭電容的變化周期明顯變長，此周期如超過正常變化周期的兩倍之多，打滑開關將由閉合狀態轉為斷開。打滑開關如按“設備保護接線參考圖"接線時，可用來保護設備；如按“檢測轉動/停轉接線參考圖"接線時，可用來檢測“轉動"。，非接觸欠速（打滑）開關是一種經濟、可靠性強、對軸轉速及其它旋轉裝置簡單通用的監測裝置。當監測到當前轉速信號低于或高于正常轉速范圍開關輸出一組開關信號，以供報警或停機。外殼采用防水防塵設計可直接安裝在惡劣環境中使用。非接觸接近探測器，壽命長、維護費用低，兩螺栓固定，確保安裝簡單，一體化結構，集中的控制裝置，設定或故障檢修簡單，無運動部件、無磨損、安全壽命長。傳真：0537-2228358
